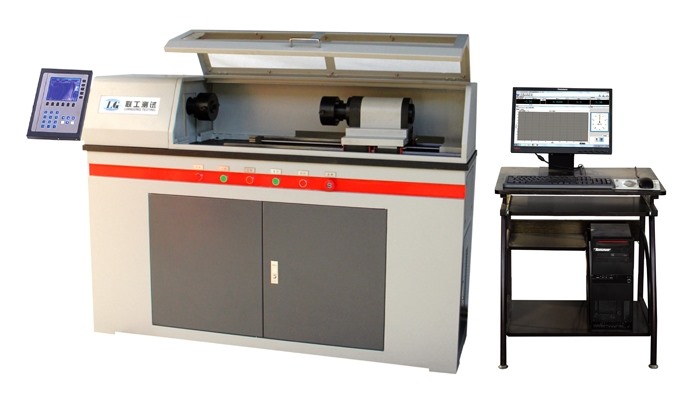

名称：NDW-500微机屏显扭转试验机

详细信息

一、设备名称及型号
NDW-500微机屏显扭转试验机
二、设备用途
NDW系列微机屏显扭转试验机适用于金属材料、非金属材料、复合材料以及轴类零部件构件的扭转性能测试试验。如进行材料的扭转破坏、扭转切变模量、多步骤扭矩加载等试验。配扭角计可测量切变模量、规定非比例扭转应力，该机具有运行稳定可靠、对环境适应高、测量范围大、分辨率及精度高的特点。

主要适用于计量质检；汽车、传动机械、螺栓紧固件、冶金钢铁、机械制造、民用航空、高等院校、科研实验所、商检仲裁、技术监督部门、建材陶瓷、石油化工及其它行业的力学实验室等，是工厂、和科研单位理的常用实验设备。
三、设备主要特点
微机屏显扭转试验机是由加载系统、传动系统、数字式扭转数据采集处理系统及计算机测量控制显示系统等组成。控制系统以单片机为核心，可独立操作并显示扭矩值﹑转角值和扭转角速度。另外本机控制系统电路上采用了E2PROM作为配置的保存载体，可通过自身键盘对设定参数进行修改，确保在长期不开机时所设定的试验参数不会丢失。配有标准RS232c串行通讯接口。
配置全中文用户界面软件，可自动进行数据的采集处理，可打印试验报告和扭矩－转角曲线，在试验运行过程中动态显示扭矩值﹑转角值、扭转角速度和扭矩－转角曲线，可进行软件标定，并具有超载保护功能。产品造型美观、精度高、稳定性好、结构紧凑、操作简单、使用安全。
试验测试功能：Win7/XP中文操作平台，使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值）；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。
主要特点
【主机】主体结构采用卧式刚性结构框架，以保证整机的刚性。主传动轴、夹具采用钢材，保证其使用寿命。试样的安装、拆卸方便、快捷。夹头的移动端采用精密重型导轨，使其能自由移动，将试件的轴向拉力减少到更小。刚性精度负荷较高的直线导轨，为试验机抗扭刚性提供了可靠的保证。
【驱动系统】采用全数字交流伺服控制电机加载、双向扭矩传感器检测扭矩、光电编码器检测转角。
【传动系统】采用精密大扭转摆线针轮减速机，保证传动的均匀、稳定及传动精度。减速机带动主动夹头旋转加载，可正、反两个方向施加扭矩。试验空间0～600m范围内任意手动调节。
【安全防护】透明安全防护罩，防止试样扭断后弹出。
【测量显示系统】采用光电编码器采集试样的扭转角度，扭矩传感器采集试样的扭矩，旋转编码器测量试样的扭转变形。扭转试验机控制器采样频率可以根据需要调节，在材料的屈服阶段可以高速采样。
【软件操作】
① 控制模式采用智能专家设置系统，用户可以根据自己的实际要求编制试验过程控制方式，自动完成试验。控制器采样频率自动调节，材料屈服阶段可以高速采样，提高了数据的准确度；具有人机界面良好，操作简便等特点。
②配置扭转测控卡，调零、增益调整等均通过软件实现，使复杂的测控系统变得简洁可靠。
③ Windows7/XP全中文界面。软件分高管理者、管理者和操作员三级管理，不同管理者的权限不同；主要的试验操作、控制功能、试验曲线、实时显示等都出现在主界面上，观察直观、操作方便。
④计算机测控系统显示和计算扭矩、大扭矩、屈服扭矩、抗扭强度、剪切模量、规定非比例扭转强度、扭转角度等，并可自动切换；曲线坐标的大小可以根据实际的试验数据进行调整。
⑤ 软件能计算处理标准规定的扭转性能：切变模量G、规定非比例扭转强度τP0.015和τP0.3、上扭转屈服强度τSu、下扭转屈服强度τSl、抗扭强度τb、zui大非比例切应变γmax.等。
⑥输出打印各种试验报表格式（报表格式可以Excel或Word格式输出）。
四、工作原理
扭转机的工作原理概述：固定扭转头装在支承扭转传感器的传感器座右边，一端与扭转传感器相连，一端与试样相连；活动扭转头固定在减速机输出连轴器上，电机输出连轴器与减速机相连；移动工作台可以在导轨工作台面上左右平稳移动；试验时由电机伺服控制器(安装在主机内部)发出指令驱动电机转动,电机通过输出连轴器带动减速机转动,减速机通过安装在其输出轴上的活动扭转头对试样施加扭力从而实现试样的扭转试验。在试验过程中，电机转动通过减速机带动活动扭转头运动，从而使试样受力，扭转传感器产生输出信号；测控系统以单片机为核心，进行扭转试验控制及数据采集，采用数据放大器及A/D、D/A为主要外围电路，组成数据测量、数据处理等多个测控单元，把采集到的数据经过处理后送窗口显示或传输给计算机进一步处理。
五、主要技术参数
1、大扭矩： 500Nm；
2、试验机准确度等级：1级；
3、扭矩测量范围：2-100 %F.S；
4、扭矩示值相对误差：示值的±1%以内；
5、扭矩分辨力： zui大扭矩的1/300000（全程不变化）；
6、扭转角测量范围： 0-9999°；
7、扭转角示值相对误差：示值的±1%以内；
8、扭转角zui小分辨力：0.01°；
9、扭转速度：3.6-1080°/min（无级调速）；
10、扭转速度相对误差：设定值的±1%以内；
11、夹头间大距离: 0-600mm（加持辅具）；
12、夹持试样尺寸：φ6～φ20mm；
13、电源电压：AC220V 50Hz 主电机功率：2.0kW
六、主要配置
1、主机框架及传动部分一套；
2、进口伺服电机及调速系统一套；
3、精密减速机一台；
4、500Nm扭矩传感器一只；
5、测控系统一套：
6、扭转夹具一套：
7、随机工具一套
8、随机文件一套
9、试验软件一套；
